Sicherheit vor allem: Wesentliche Vorschriften für den Betrieb von Brücken- und Überkopfkrainen

Verständnis Portalkräne und Brückenkrane : Arten, Anwendungen und Konstruktion

Wesentliche Unterschiede zwischen Portalkränen und Brückenkrane

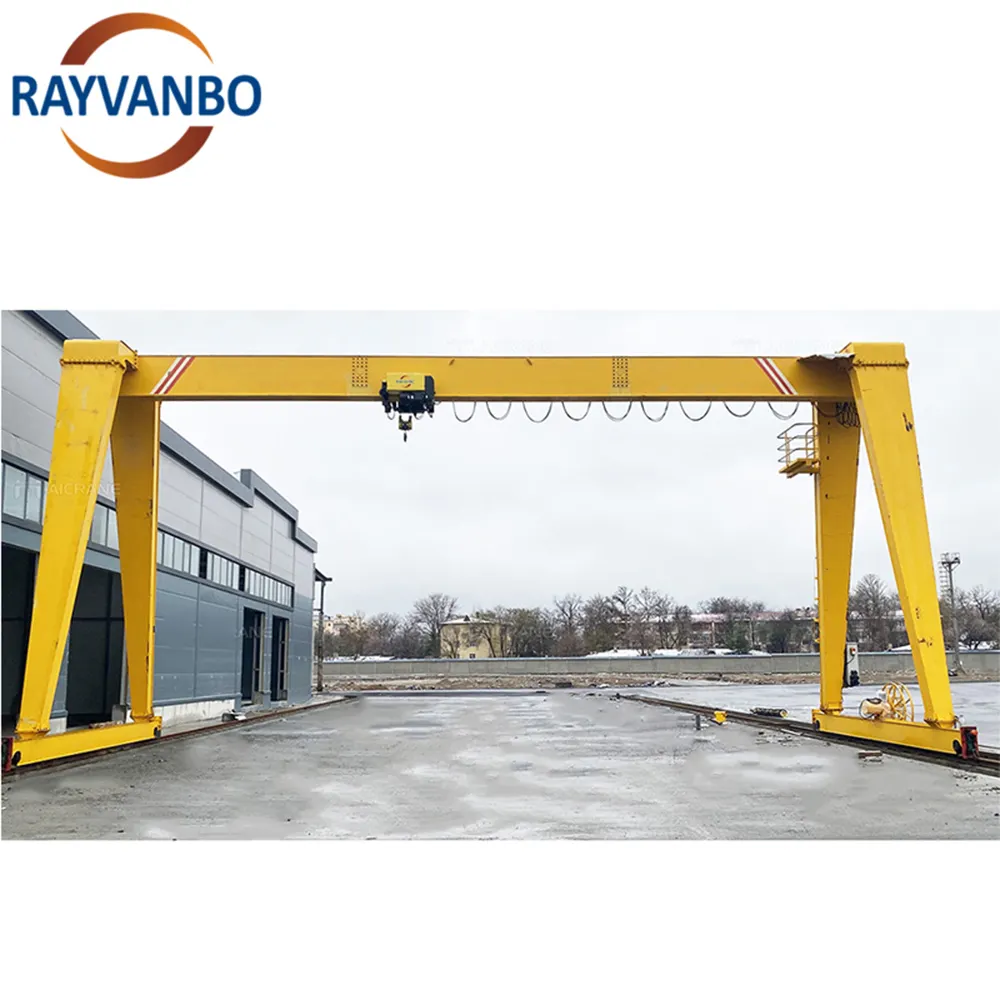

Portalkräne bewegen sich auf Schienen oder Rädern auf Bodenniveau, wodurch sie eine Mobilität bieten, die besonders im Freien oder für kurzfristige Aufbauten ideal ist. Sie unterscheiden sich von Brückenkrane, die feste Deckenbahnen benötigen. Portalsysteme benötigen tatsächlich keine besondere Gebäudesubstanz, sodass sie gut auf Baustellen, Werften und in Wartungsbereichen für Züge eingesetzt werden können. Brückenkrane hingegen sind am besten in Fabriken und Lagerhallen geeignet. Sie nutzen den vertikalen Raum optimal aus und können sehr schwere Lasten effizient bewegen. Einige Modelle können gemäß den ASME-Standards von 2023 bis zu 500 Tonnen heben.

Gängige industrielle Anwendungen von Brücken- und Überkopfkrainen

• Schrankrane : Weit verbreitet im Schiffbau, bei der Instandhaltung von Eisenbahnen und beim Umgang mit Stahlblocken in Walzwerken
• Oberbauträger : Unverzichtbar in Automobilmontagelinien, beim Palettieren in Lagern und beim Verladen von Gießpfannen in Gießereien

: Laut einem Materialhandhabungsbericht aus dem Jahr 2024 setzen 68 % der Automobilwerke Doppelbalken-Überkopfkrane für präzises Heben von Motoren ein, wodurch ihre Bedeutung für Fertigungsprozesse mit hoher Genauigkeit unterstrichen wird.

Lastkapazität und konstruktive Gestaltungskriterien

Die meisten Einträger-Brückenkrananlagen heben maximal rund 20 Tonnen und arbeiten am besten mit Spannweiten zwischen 15 und 30 Metern. Doppelträgersysteme steigern die Leistungsfähigkeit jedoch dank stabilerer Endwagen und solider Kastenträger, wodurch deutlich schwerere Lasten problemlos bewältigt werden. Ebenfalls entscheidend ist die präzise Ausrichtung der Laufbahnen. Selbst geringfügige Abweichungen führen rasch zu Schienenverschleiß – bis zu 2 mm monatlicher Schaden, der die Lebensdauer der Ausrüstung stark reduziert. Deshalb setzen erfahrene Ingenieure auf I-Träger-Konstruktionen und integrieren Anti-Durchbiege-Technologie. Diese Ergänzungen sorgen für Stabilität über mehrere Achsen und garantieren eine deutlich längere Lebensdauer dieser Krane im Vergleich zu einfachen Modellen.

Identifizierung zentraler Sicherheitsrisiken bei Brücken- und Hallenkrananlagen

Häufige Ursachen von Kranunfällen in der Industrie

In industriellen Umgebungen gehen etwa drei Viertel aller Kranunfälle auf Überlastung, mechanische Probleme oder Umweltbedingungen zurück. Bei strukturellen Ausfällen passieren fast 40 %, weil Arbeiter entweder die Grenzen dessen, was der Kran leisten kann, überschreiten oder schlichtweg vergessen zu prüfen, wie sich die Gewichte auf verschiedene Teile des Systems verteilen. Hinzu kommt das Problem der seitlichen Belastung in Kombination mit defekter Anschlagvorrichtung, wodurch die Krane gefährlich ins Schaukeln geraten. Diese Schwingungen bergen erhebliche Risiken, nicht nur für das in der Nähe arbeitende Personal, sondern auch für Gebäude und andere teure Maschinen im Umfeld.

Risiken mechanischer Ausfälle bei Brücken- und Hallenkrainen

Hubwerke, die schon bessere Tage gesehen haben, und Brückenträger, die unter Korrosion leiden, führen oft zu schwerwiegenden Geräteschäden. Laut Branchendaten des vergangenen Jahres lassen sich etwa die Hälfte (ca. 56 %) aller mechanischen Probleme auf die mangelhafte Wartung wesentlicher Komponenten wie Seile und Bremssysteme zurückführen. Strukturelle Probleme werden besonders bedenklich, wenn es um ältere Anlagen geht. Laufbahnen, die Anzeichen von Ermüdungsrisse zeigen, in Kombination mit Endwägen, deren Ausrichtung nicht korrekt ist, bergen echte Risiken, insbesondere für Krane, die über ihre vorgesehene Lebensdauer von zehn Jahren hinaus weiterhin in Betrieb sind. All diese Faktoren zusammen begünstigen unerwartete Ausfälle erheblich.

Menschliches Versagen und Bedienereignung: Ein Hauptanliegen

Ermüdete Bediener neigen dazu, beim Umgang mit Hebezeugen mindestens viermal häufiger Sicherheitsvorschriften zu verletzen als ausgeruhte Kollegen. Wenn eine Person ihre Aufmerksamkeit zwischen der Kontrolle des zu hebenden Materials und dem Beobachten der Umgebung aufteilen muss, führt dies etwa 27 % der Fälle zu Kommunikationsproblemen. Diese Fehler führen häufig zu Zusammenstößen oder beschädigtem Material. Das Problem verschärft sich, wenn die Personen nicht ordnungsgemäß geschult sind. Beinahe die Hälfte (etwa 41 %) der neuen Bediener verfügt nicht einmal über die richtige Zertifizierung für Notstopps. Damit sind sie besonders gefährdet, wenn etwas unerwartet vor Ort schief läuft.

Umweltfaktoren, die die Kran­sicherheit beeinflussen

Starke Winde reduzieren die Lastkontrollpräzision um 33 % bei Außenlaufkran-Systemen, während Temperaturschwankungen bei 19 % der Innenraum-Brückenkranzinstallationen zu Schienenverformungen führen. Geringe Sichtbarkeit verdoppelt das Risiko von Kollisionen aus toten Winkeln und unterstreicht somit die Notwendigkeit von IoT-fähigen Abstandssensoren, die Echtzeit-Gefahrenwarnungen liefern und das Situationsbewusstsein verbessern.

Vorschriften und Compliance für sicheren Kranbetrieb

OSHA-Richtlinien für den sicheren Betrieb von Lauf- und Brückenkranen

OSHA hat einige strenge Vorschriften für Arbeitssicherheit erlassen, die speziell in 29 CFR 1910.179 festgelegt sind. Diese Vorschriften regeln unter anderem den Umgang mit Lasten, regelmäßige Prüfungen der Ausrüstung und die ordnungsgemäße Zertifizierung der Bediener. Die Beschäftigten müssen täglich die Bremsen der Hebezeuge überprüfen, sicherstellen, dass die Endschalter ordnungsgemäß funktionieren, und alle anderen wichtigen Teile begutachten, deren Versagen bei Vernachlässigung zu Schäden führen könnte. Unternehmen, die solche Prüfungen versäumen, riskieren Geldstrafen, die pro Verstoß leicht über 15.000 Dollar hinausgehen können. Solche Summen summieren sich schnell, weshalb die meisten Arbeitgeber diese Vorgaben ernstnehmen, trotz des zusätzlichen Verwaltungsaufwands.

ASME B30.2-Standards für Brücken- und Portalkräne

ASME B30.2 legt die Regeln fest, um Kräne in ihrer Konstruktion und im täglichen Betrieb sicher zu halten. Der Standard behandelt Aspekte wie die zulässige Elastizität von Komponenten, den erforderlichen Zustand der Seile und die Häufigkeit von Lastkapazitätstests. Jährlich müssen diese Maschinen Lasttests unterzogen werden, um sicherzustellen, dass sie auch unter Belastung weiterhin sicher funktionieren. Die Dokumentation dieser Tests ist unverzichtbar, wenn es um Inspektionen durch Behörden geht. Sicherheitstoleranzen für bewegte Lasten sind ein weiterer wesentlicher Bestandteil dieses Standards. Im Grunde genommen stellt er sicher, dass Kräne nicht reißen oder einbrechen, während sie schwere Objekte auf Baustellen oder in Fabriken heben – selbst dann, wenn diese Objekte plötzlich seitlich schwingen.

Bedeutung von regelmäßigen Inspektionen und Dokumentation

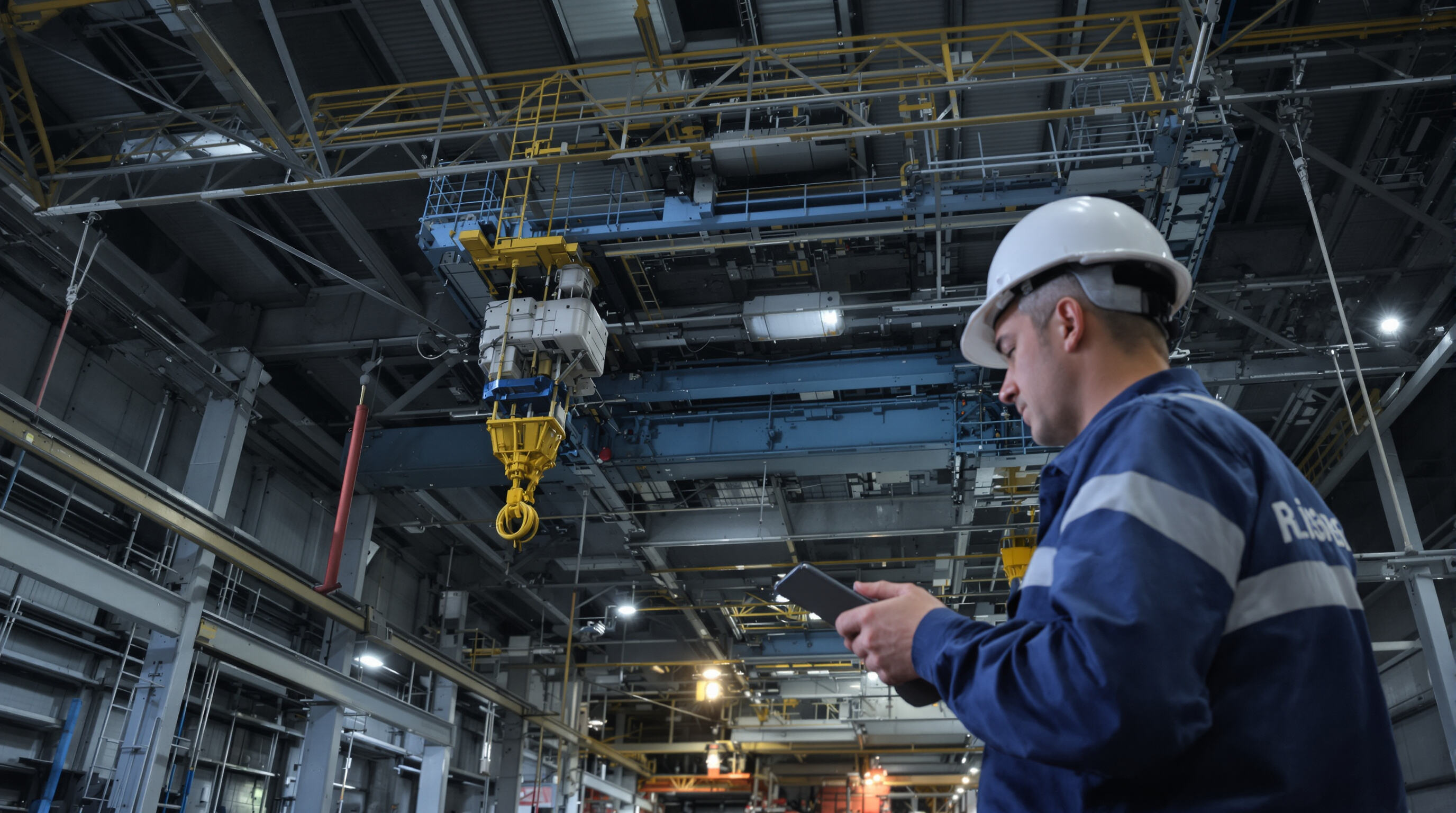

Regelmäßige Inspektionen bilden die Grundlage effektiver Kran-Sicherheitsprogramme. Vor-Shift-Überprüfungen sollten Folgendes beurteilen:

• Schmierstoffstände in beweglichen Teilen
• Risse oder Verformungen in tragenden Strukturen
• Funktionalität von Not-Aus-Systemen

Die Führung digitaler Prüfprotokolle verbessert die Effizienz von Audits – Einrichtungen, die digitale Aufzeichnungen verwenden, berichten von 40 % schnelleren Compliance-Prüfungen im Vergleich zu papierbasierten Systemen.

Gefahren von Nichtkonformität und rechtliche Folgen

Wer Sicherheitsvorschriften missachtet, gerät oft in ernsthafte Schwierigkeiten – von vorübergehenden Betriebsschließungen bis hin zu Klagen. Ein Beispiel dafür war der Vorfall im letzten Jahr in einer Fabrik, bei dem die OSHA ein Bußgeld in Höhe von 740.000 US-Dollar verhängte, nachdem ein Kran aufgrund von nicht dokumentierten Schweißreparaturen auseinanderbrach. Auch die Geldstrafe ist dabei nicht das einzige Problem. Wenn Unternehmen solche Standards vernachlässigen, riskieren sie nicht nur den Verlust von Versicherungsschutz, sondern auch einen Imageschaden in der Branche. Deshalb ist es aus rechtlicher Sicht sinnvoll, den Anforderungen voraus zu sein – es hilft Unternehmen aber auch, späteren Ärger zu vermeiden.

Sicherheitsvorschriften vor und während des Betriebs von Brücken- und Überkopfkrainen

Tägliche Prüfliste und Einsatzbereitschaft des Bedieners

Zu Beginn jeder Schicht müssen die Bediener ihre übliche 12-Punkte-Checkliste abarbeiten, bei der unter anderem die Hakenfestigkeit, der Zustand der Drahtseile und die Funktionsfähigkeit der Bremsen überprüft werden. Laut neueren Erkenntnissen der OSHA aus dem Jahr 2023 gehen fast vier von zehn Kranproblemen auf kleine Verschleißspuren zurück, die während der täglichen Inspektionen übersehen wurden. Der Bediener muss zudem nachweisen, dass er arbeitsfähig ist, indem er Tests zur Abwesenheit von Müdigkeit und Alkoholeinfluss besteht. Dies ist wichtig, da mangelnde Konzentration laut Daten des Bureau of Labor Statistics aus dem Jahr 2022 für etwa 27 Prozent aller Hebeunfälle verantwortlich ist. Wachsamkeit macht den entscheidenden Unterschied bei der Arbeitssicherheit aus.

Überprüfung der Lastgrenzen und Integrität der Anschlagmittel

Bevor eine Hebeoperation durchgeführt wird, müssen die Arbeiter prüfen, ob die maximale Tragfähigkeit des Krans mit dem Gewicht übereinstimmt, das tatsächlich gehoben werden soll, einschließlich der Schwerpunktlage. Aus Sicherheitsgründen werden häufig zerstörungsfreie Prüfverfahren wie die Magnetpulverprüfung eingesetzt, um jene mikroskopisch kleinen Risse zu erkennen, die sich im Laufe der Zeit an Schäkeln und Trageschlingen bilden. Solche Prüfungen sind besonders wichtig, denn laut aktuellen Daten des ASME B30.20 Committee Reports aus dem Jahr 2023 ereignen sich etwa 41 Prozent aller Versagen von Hebezeugen, weil niemand bemerkt hat, dass das Metall durch ständige Beanspruchung ermüdet und schwach geworden ist. Eine solche Nachlässigkeit kann zu schweren Unfällen auf der Baustelle führen.

Best Practices für das Heben, Bewegen und Steuern von Lasten

Dreistufiges Protokoll für sichere Hebearbeiten implementieren:

1. Erste Aufhebung : Last 15–20 cm anheben, um die Balance zu testen
2. Freie Hubbahn sicherstellen : Mindestens 1 Meter horizontalen Abstand zu Hindernissen halten
3. Bewegungskontrolle : In überfüllten Bereichen die Fahrgeschwindigkeit auf 50 % der maximalen Leistung begrenzen

Heben mit zentroidgerechter Ausrichtung reduziert Schwingrisiken um 63 % im Vergleich zum Heben außerhalb des Schwerpunkts (Crane Industry Council 2023) und steigert sowohl Sicherheit als auch Präzision.

Kommunikationsprotokolle zwischen Bedienern und Signalgeber

Standardisierte Handzeichen gemäß ASME B30.2 verringern Missverständnisse, wobei bei Sichtweiten unter 500 Fuß oder bei Lasten über 75 % der Kapazität eine Kommunikation über Zweiwege-Funkgeräte erforderlich ist. Eine Studie des NIOSH aus dem Jahr 2021 zeigte, dass Dual-Kommunikationssysteme Missverständnisse durch Fehlstellungen in lauten Umgebungen um 89 % reduzieren.

Echtzeitüberwachung und Notabschaltverfahren

Moderne Krananlagen verwenden Dehnungsmessstreifen und Trägheitssensoren, um automatische Abschaltungen auszulösen, sobald Schwellenwerte überschritten werden:

Parameter	Sicherheitsschwelle
Seitliche Lastschwingung	15 Grad von der Vertikalen
Windgeschwindigkeit	28 mph (25,3 Knoten)
Hydraulikdruckanomalie	±12 % gegenüber dem Ausgangswert

Funktionen zur Fernsteuerung stoppen alle Bewegungen innerhalb von 1,2 Sekunden nach Aktivierung des Notfallmodus, entsprechend der Norm ISO 14118:2022.

Wartung, Schulung und langfristiges Sicherheitsmanagement

Geplante Wartungen und Erkennung von Komponentenverschleiß

Proaktive Wartung reduziert ungeplante Stillstandszeiten um 25 % in anlagenabhängigen Betrieben (Daten zur industriellen Sicherheit 2023). Ein gestaffelter Prüfungsansatz gewährleistet eine umfassende Überwachung:

• Tägliche visuelle Kontrollen auf Seilverschleiß, Schienenverkantung oder Hydrauliklecks
• Monatliche Lasttests zur Überprüfung der Brems- und Hebeleistung
• Jährliche strukturelle Prüfungen zur Bewertung der Schweißnahtqualität und Trägerdurchbiegung

Asymmetrischer Verschleiß an Kranräder oder Laufbahnschienen weist oft auf Ausrichtprobleme oder ungleichmäßige Belastung hin und erfordert sofortige Korrekturmaßnahmen.

Modernisierung veralteter Krananlagen zur Steigerung der Sicherheit

Veraltete Krananlagen sind für 38 % der mechanischen Ausfälle bei der Materialhandhabung verantwortlich. Moderne Nachrüstlösungen – unter anderem mit redundanten Endschaltern, Kollisionswarndetektoren und drahtloser Lastüberwachung – können die Sicherheit um bis zu 60 % verbessern. Modernisierungen sollten priorisiert werden, wenn:

• Steuerungssysteme fehlen programmierbare Steuerungen (PLC)
• Lastdiagramme die aktuellen Betriebsanforderungen nicht mehr widerspiegeln
• Not-Aus-Reaktionszeiten 0,5 Sekunden überschreiten

Schulung von Kranführer und Anforderungen an die NCCCO-Zertifizierung

Zertifizierte Kranführer, deren Qualifikation durch die National Commission for the Certification of Crane Operators (NCCCO) bestätigt wurde, weisen 72 % weniger Sicherheitsvorfälle auf. Wesentliche Schulungsinhalte sollten sein:

1. Lastdynamik und Schwerpunktberechnung
2. Achtsamkeit gegenüber Hindernissen über Kopf
3. Windgeschwindigkeitsschwellen für Außenportaloperationen

Virtual-Reality-(VR)-Simulatoren ermöglichen praktische Übungen für komplexe Hebevorgänge, ohne die Mitarbeiter realen Gefahren auszusetzen.

Kompetenzbewertung und Risikominderung durch wiederholte Schulungen

Vierteljährliche Fähigkeitsbewertungen reduzieren menschliche Fehler um 41 % in branchenintensiven Anwendungen mit Kränen. Vorgesetzte sollten überwachen:

• Präzisionskennzahlen : Fähigkeit, Lasten innerhalb von 5 cm des Ziels zu platzieren
• Einhaltung von Protokollen : Korrekte Verwendung von Steuerseilen und Vertikalachse
• Entscheidungsverzögerung : Reaktionszeit auf ungewöhnliche Lastbewegungen

Jährliche Auffrischungskurse, die auf den ASME B30.2-Standards basieren, stellen sicher, dass Bediener in sich weiterentwickelnden Sicherheitspraktiken und technologischen Fortschritten weiterhin kompetent bleiben.

FAQ-Bereich

Welche sind die Hauptunterschiede zwischen Brückenkränen und Überkopfkränen?

Brückenkrane bewegen sich entlang von bodennahen Schienen oder Rädern, während Überkopfkrane feste Deckenschienen verwenden. Brückenkrane sind für den Außeneinsatz und temporäre Installationen geeignet, während Überkopfkrane ideal für Anwendungen in Innenräumen wie Fabriken und Lagerhallen sind.

Welche typischen industriellen Anwendungen gibt es für Brücken- und Überkopfkrane?

Brückenkrane werden häufig im Schiffbau, bei der Instandhaltung von Eisenbahnen und beim Umgang mit Stahlblocken in Walzwerken eingesetzt, während Überkopfkrane in Automobil-Montagelinien, beim Palettieren in Lagerhallen und beim Kippen von Gießpfannen in Gießereien unverzichtbar sind.

Welche häufigen Ursachen von Kranunfällen gibt es?

Häufige Ursachen sind Überlastung, mechanische Probleme, ungleichmäßige Gewichtsverteilung und Umwelteinflüsse wie starke Winde und schlechte Sichtverhältnisse.

Wie kann die Kran-Sicherheit verbessert werden?

Die Kran-Sicherheit kann durch regelmäßige Inspektionen, ordnungsgemäße Wartung, das Aktualisieren veralteter Systeme, das Einhalten von Kommunikationsprotokollen und die Sicherstellung von Operatorzertifizierungen und Schulungen verbessert werden.

Welche gesetzlichen Vorschriften regeln Kranbetriebsvorgänge?

Die OSHA-Richtlinien und die ASME B30.2-Normen sind zwei wesentliche gesetzliche Rahmenbedingungen, die sicheren Kranbetrieb regeln, einschließlich Lastenmanagement, Prüfung der Ausrüstung und Anforderungen an Operatorzertifizierungen.
