Leitfaden zur Auswahl zwischen Überkopf-, Brücken- und Schwenkarmkrainen für Ihre spezifische Anwendung

Grundlegende Unterschiede verstehen: Struktur und Mobilität von Brücken-, Portalkränen und Kranarme

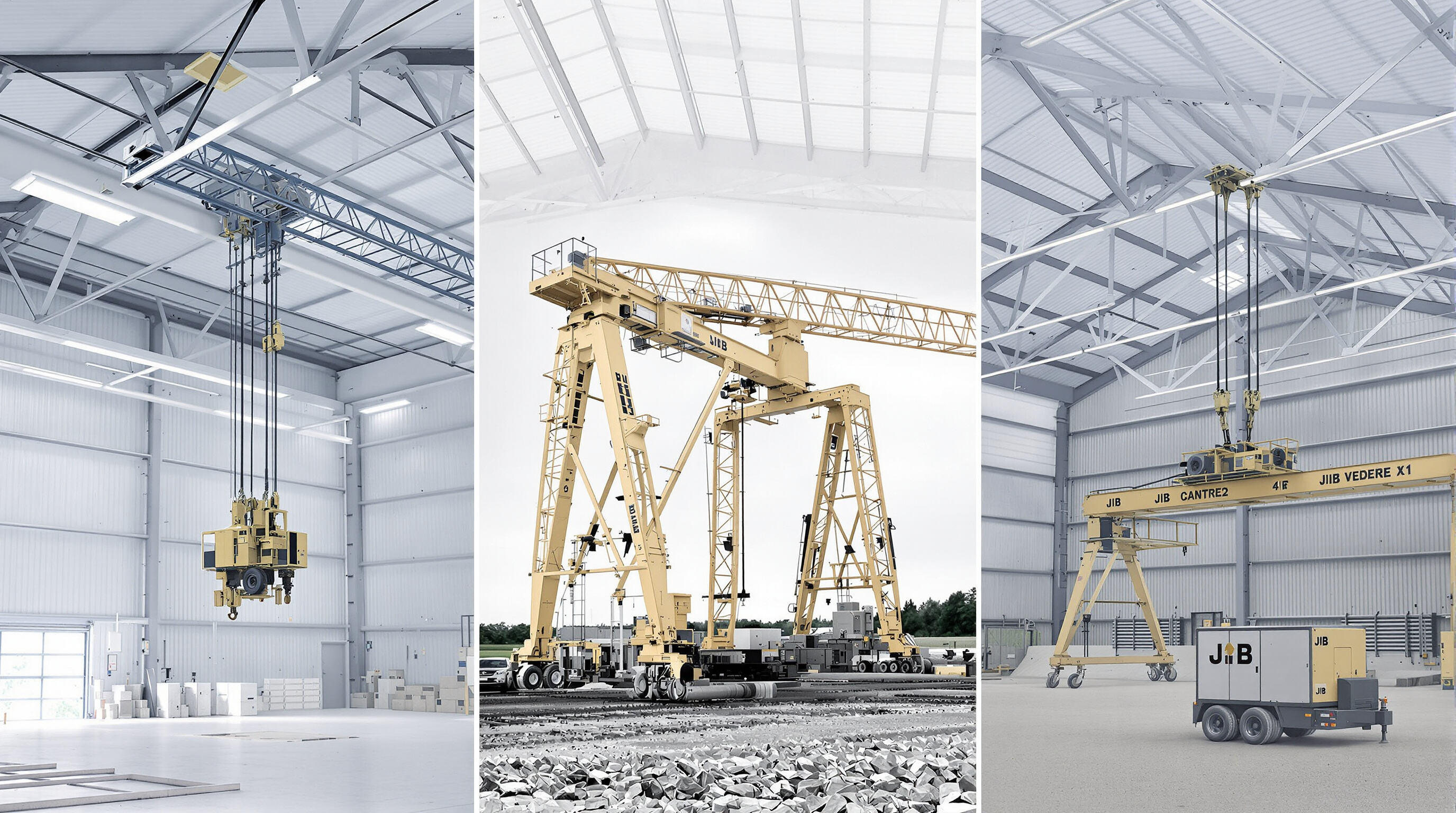

Prinzipien des Konstruktiven Aufbaus: Brückenkrane vs. Portalkräne vs. Schwenkkräne

Die Brückenkrananlage besteht typischerweise aus einer Brücke, die mit einem Kranwagen verbunden ist, der entlang der Laufbahnträger fährt. Dadurch sind diese Krane hervorragende Optionen für Fabriken oder Lagerhallen mit hohen Decken, bei denen eine langfristige Installation erforderlich ist. Laufkrane (Gantry Krane) verfolgen dagegen einen völlig anderen Ansatz. Sie verfügen über ein stabiles A-Gestell, das auf Rädern oder Schienen montiert ist, wodurch sie im Freien eingesetzt werden können, ohne Unterstützung durch das eigentliche Gebäude zu benötigen. Aus diesem Grund bevorzugen viele Baustellen diese Art von Kranen. Dann gibt es noch die Säulenkrane (JIB Krane), die im Grunde aus einer vertikalen Säule bestehen, an der ein horizontaler Arm befestigt ist, der sich darum dreht. Diese kompakten Modelle sparen wertvollen Platz in bestimmten Arbeitsbereichen wie Montagestationen oder Wartungsbuchten. Der wesentliche Unterschied zwischen all diesen Kranen liegt in den strukturellen Anforderungen. Überkopfanlagen benötigen definitiv stabile Gebäudesubstrukturen, während Laufkrane buchstäblich auf eigenen Beinen stehen und Säulenkrane beim richtigen Einbau in der Regel kaum in bestehende Strukturen eingreifen.

Mobilität und Installationsanforderungen bei verschiedenen Kranarten

Die Installationskomplexität variiert erheblich:

• Brückenkrane erfordern verstärkte Stahlschienen (bis zu 25 % der Gesamtprojektkosten)
• Portalkran-Systeme benötigen ebene Flächen, behalten aber die Mobilität zwischen Baustellen
• Drehkrane können innerhalb von 1–2 Tagen mit Bodenverankerungen oder Wandhalterungen installiert werden

Eine Studie von MHIA aus dem Jahr 2023 zeigt, dass 68 % der Betriebe Drehkrane für Modernisierungsprojekte wählen, aufgrund ihrer geringen strukturellen Abhängigkeit, im Vergleich zu 12 %, die sich für Brückenkrananlagen entscheiden.

Wie die Hallenlayoutgestaltung die Kranwauswahl beeinflusst

Die richtige Wahl hängt tatsächlich von mehreren Faktoren ab, darunter, wie hoch die Decken sind, was sich auf dem Boden im Weg steht und wie die Dinge tatsächlich durch den Raum bewegt werden. Stahlwerke mit diesen extrem hohen Decken (30 Fuß oder mehr) profitieren am meisten von Brückenkränen, da hier der vertikale Raum optimal genutzt werden kann. Im Schiffbau hingegen braucht man etwas anderes. Dort setzt man typischerweise auf Portalkran-Systeme, da diese große Distanzen von über 100 Fuß über unebenes Gelände überbrücken können, wo herkömmliche Krane nicht gut funktionieren würden. Auch Montagebereiche stehen vor eigenen Herausforderungen. Das Heben erfolgt in diesen Bereichen meist innerhalb eines Radius von etwa 20 Fuß, weshalb bei beengten Platzverhältnissen oft Drehkrananlagen zum Einsatz kommen. Viele Lean-Manufacturing-Facilities kombinieren verschiedene Kranarten, je nachdem, was für den jeweiligen Bereich Sinn macht. Große Produktionslinien sind dabei in der Regel mit Überkopfanlagen ausgestattet, während kleinere Arbeitsplätze häufiger mit Drehkranen ausgerüstet sind.

Brückenkrane: Hochkapazitäts-Heben für dauerhafte Industrielleinrichtungen

Konstruktionskomponenten: Brücke, Laufkatze, Winde und Fahrwegsysteme

Ein Brückenstapler besitzt grundsätzlich eine horizontale Brücke, die auf parallelen Fahrwegbalken sitzt, wobei sich eine Laufkatze und eine Winde vorwärts und rückwärts entlang der Brücke bewegen. Die meisten Anlagen integrieren ihre Fahrwegsysteme direkt in das bestehende Stahlgerüst oder installieren separate Stützsäulen, was den Bedienern ermöglicht, Materialien präzise in beide Richtungen zu bewegen. Wenn es um schweres Heben in industriellen Umgebungen geht, sind Doppelbalkenkrane die bevorzugte Wahl für Lasten über 50 Tonnen, da sie eine deutlich bessere Stabilität bieten. Für leichtere Lasten eignen sich Einzelbalkenmodelle jedoch gut für Spannweiten von bis zu etwa 30 Metern. Sicherheit ist ebenfalls immer ein wichtiges Anliegen, weshalb moderne Krane mit Dingen wie Notstoppbremsen, Lastbegrenzungssensoren und Ersatzantriebssystemen ausgestattet sind, die aktiviert werden, falls während des Betriebs etwas schiefgeht.

Betriebliche Stärken: Hohe Tragfähigkeit und kontinuierliche Arbeitszyklen

Brückenkrane sind dafür konzipiert, harte industrielle Umgebungen zu bewältigen, in denen sie massive Gewichte heben können, manchmal bis zu 500 Tonnen in Stahlwerken und Gießereien. Diese Maschinen arbeiten auf geschlossenen Schienen, die es ihnen ermöglichen, rund um die Uhr zu laufen, selbst wenn die Bedingungen sehr rau sind, egal ob bei sengender Hitze oder stark korrosiven Luft. Im Vergleich zu mobilen Kranen blockieren sie keine Bodenflächen und behalten dennoch eine relativ präzise Ausrichtung, etwa plus oder minus 3 Millimeter. Diese Art von Genauigkeit ist besonders wichtig, um große Formen oder Reaktoren korrekt zu positionieren.

Installationsherausforderungen: Bauinfrastruktur und erforderlicher Platzbedarf

Die Installation von Brückenkränen erfordert Fundamente aus Stahlbeton und Stützsäulen aus Stahl, die für dynamische Lasten ausgelegt sind. Für die Installation ist oft ein um 25 % größerer Freiraum erforderlich als die minimale Betriebshöhe des Krans, um Wartungszugänge unterzubringen. Die Nachrüstung bestehender Gebäude erfordert häufig strukturelle Verbesserungen, die 150–300 $ pro Quadratfuß kosten können, wodurch eine frühzeitige Integration in die Gebäudeplanung kosteneffizient wird.

Ideale Anwendungsbereiche in Stahlwerken und Schwerindustrie

In Stahlwerken sind diese Kräne unverzichtbar, um jene schweren 20-Tonnen-Ladlen mit flüssigem Metall bei sengenden Temperaturen von rund 1500 Grad Celsius zu bewegen. Sie spielen zudem eine wesentliche Rolle in der Automobilproduktion, wo sie während der Montage große 10-Tonnen-Chassisteile transportieren. Das Design beinhaltet geschlossene Laufwagensysteme, die verhindern, dass Funken in explosionsgefährdeten Bereichen umherfliegen. Zudem ermöglicht ihre modulare Bauweise eine einfache Integration mit automatisierten Lager- und Kommissioniersystemen, wie sie in heutigen Smart Factories verbreitet sind. Hersteller schätzen diese Art von Flexibilität bei der Modernisierung ihrer Produktionsabläufe.

Brückenkrane: Flexible, portable Lösungen für die Nutzung in Innen- und Außenbereichen

Arten von Brückenkranen: Vollständige, halbautomatische und mobile Ausführungen

Es gibt im Grunde drei Haupttypen von Brückenkran-Anlagen. Zuerst haben wir die vollständigen Brückensysteme mit den beiden Stützbeinen an beiden Seiten. Dann gibt es die Halb-Brückenkran-Variante, die nur an einer Gebäudewand befestigt ist. Und schließlich gibt es die mobilen Einheiten, die auf Rädern oder Rollen montiert sind. Diese beweglichen Varianten sind ideal für vorübergehende Arbeiten, bei denen niemand dauerhafte Laufbahnen installieren oder tiefe Fundamente ausheben möchte. Laut neuesten Branchenstudien können diese mobilen Modelle Lasten von bis zu 15 Tonnen bewältigen, ohne die Stabilität zu beeinträchtigen. Dies erreichen sie, weil sie über einstellbare Spannweiten und Höheneinstellungen verfügen, sodass sie selbst in beengten Werkstattbereichen gut passen, wo Platz knapp ist.

Vorteile in Mobilität und geringer struktureller Abhängigkeit

Gantrysysteme funktionieren eigenständig, ohne die schweren Gebätestützen, die Überkopfkrane benötigen, wodurch sie ideal für gemietete oder im Außenbereich genutzte Räumlichkeiten sind. Die modulare Bauweise dieser Systeme ermöglicht es zudem, sie relativ schnell umzusetzen – manchmal sogar innerhalb von nur etwa vier Stunden. Eine solch hohe Flexibilität ist gerade bei sich ständig verändernden Abläufen von großer Bedeutung, beispielsweise beim Umgang mit Gütern auf Schiffbauplätzen oder bei der Anpassung von Lagerkonzepten in Hallen mit häufig wechselnden Layouts. Die meisten Betreiber solcher Anlagen legen großen Wert auf Flexibilität beim Transport, weshalb etwa drei Viertel aller Anwender Mobilität als besonders wichtiges Kriterium ansehen. Bei finanziellen Aspekten führt der Wechsel von herkömmlichen starren Installationen zu Gantry-Lösungen laut Branchendaten zu Infrastrukturkosteneinsparungen von rund zwei Dritteln.

Anwendungen im Bauwesen, in Lagerhallen und bei temporären Aufbauten

Diese Kräne überzeugen wirklich, wenn sich Dinge auf der Baustelle schnell ändern müssen. Denken Sie daran, diese großen Klimaanlagen in belegten Baubereichen zu bewegen, Paletten in Lagerflächen umzusetzen oder in beengte Bereiche vorzudringen, um Geräte in Wartungshallen zu warten. Die Außenmodelle verfügen über robuste Räder, die schwierige Geländebedingungen meistern können, während die Innenmodelle speziell für Räume mit begrenzter Höhe konzipiert sind, oft unterhalb der in vielen Lagerhallen üblichen 6-Meter-Deckenhöhe. Etwa 4 von 10 Produktionsstätten setzen mittlerweile auf Brückenbühnen-Systeme für Cross-Docking, da diese sowohl in Innenräumen als auch im Außenbereich equally gut funktionieren und somit für verschiedene operative Anforderungen recht vielseitig einsetzbar sind.

JIB-Kran-Systeme: Platzsparendes Heben für lokale Arbeitsstationen

Selbsttragende vs. wandmontierte JIB-Kräne für beengte Platzverhältnisse

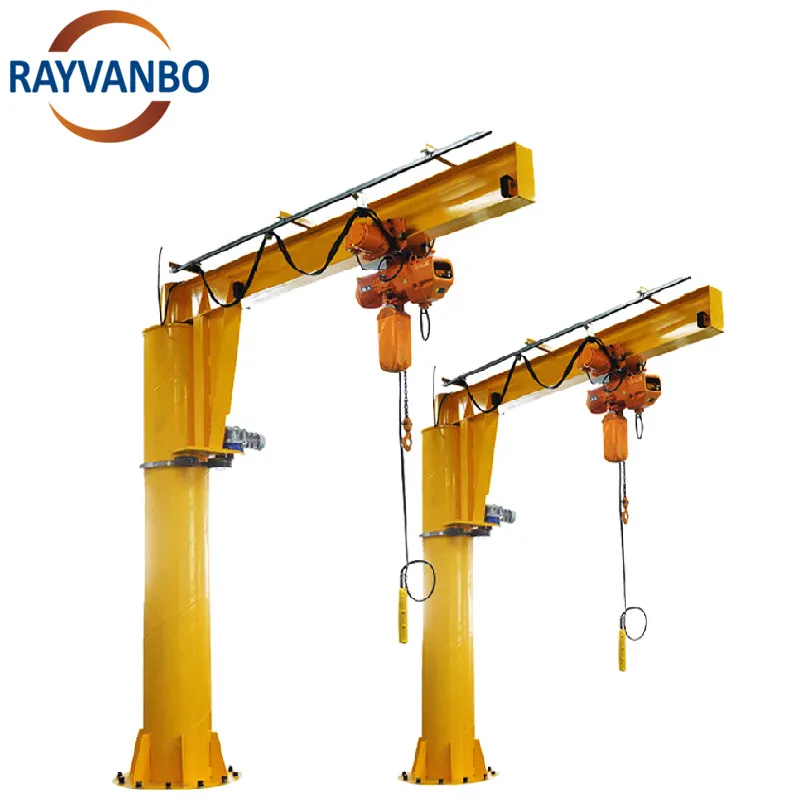

Beim Arbeiten in beengten Verhältnissen sind Schwenkkräne dank ihrer zwei Hauptausführungen praktisch: freistehende Modelle und Wandmontage-Varianten. Die freistehenden Krane werden am Boden verschraubt und können sich um 360 Grad drehen, wodurch sie ideal für Bereiche sind, in denen mehrere Arbeitsplätze abgedeckt werden müssen, wie beispielsweise große Fertigungsflächen oder Schweißstationen. Bei der Wandmontage werden diese Krane direkt an Gebäudeteilen oder Wänden befestigt und bieten etwa 180 bis 200 Grad Bewegungsfreiheit. Dies hilft dabei, wertvollen Platz auf dem Boden zu sparen, insbesondere in engen Gängen oder zwischen Maschinenreihen. Laut einer 2023 durchgeführten Studie des Material Handling Institute nehmen wandmontierte Krane bei Einzelzellen-Anwendungen etwa 62 % weniger Platz an Arbeitsplätzen ein als ihre freistehenden Pendants. Kein Wunder also, dass viele Betriebe heutzutage diese bevorzugen.

Überlegungen zum Drehbereich und zur Hubkapazität

Die Leistung von Auslegerkränen hängt wirklich davon ab, den optimalen Punkt zwischen Drehwinkel und der zu handhabenden Last zu finden. Die meisten Standardgeräte eignen sich gut für Lasten von einer halben Tonne bis zu fünf Tonnen. Bei schwereren Lasten wird es jedoch problematisch. Entweder muss das Fundament verstärkt werden oder der Drehwinkel reduziert werden. Schwenkbare Auslegerkrane lösen dieses Problem, indem sie zusätzliche Drehpunkte hinzufügen, die es ermöglichen, Hindernisse zu umfahren, ohne die Ladung fallen zu lassen. Solche Konstruktionen sind besonders in engen Fabrikumgebungen nützlich, in denen Arbeiter ständig auf Hindernisse stoßen. Eine kürzliche Umfrage ergab, dass fast neun von zehn Bedienern bei Hebearbeiten in beengten Produktionsbereichen auf ein Hindernis stoßen.

Ideale Anwendungsfälle: CNC-Stationen und Montagezellen

Diese kompakten Krane eignen sich hervorragend für wiederholte Materialtransporte:

• CNC-Maschinenbestückung : Präzise Positionierung von Rohmaterialien mit ≤2 mm Toleranz
• Montagezellen : Ergonomischer Teiletransfer zwischen Arbeitstischen ohne bodengestützte Geräte
• Verpackungslinien : Kontinuierliche Containermanöver in Bereichen mit <3m Freiraum unter der Decke

Hersteller, die JIB-Systeme in Automobilmontagelinien implementieren, berichten von 23 % schnelleren Zykluszeiten, da manuelle Wagentransfers entfallen. Das modulare Design der Systeme ermöglicht eine nahtlose Integration in smarte Fertigungsumgebungen über IoT-fähige Lastsensoren und Kollisionsvermeidungsprotokolle.

Auswahldetails: Abstimmung des Kranntyps auf die Anforderungen des Einsatzgebiets

Tragfähigkeit, Spannweite, Kopffreiheit und Workflow-Kompatibilität

Bei der Auswahl von Industriekränen sind im Grunde drei Dinge am wichtigsten: wie viel Gewicht gehoben werden muss, wie weit es über den Arbeitsbereich transportiert werden soll und wie viel vertikaler Platz zur Verfügung steht. Brückenkrane sind in der Regel am besten geeignet, wenn schweres Heben erforderlich ist – wir sprechen hier von über 50 Tonnen, typischerweise in Anlagen, in denen die Laufbahnen länger als 60 Fuß sind. Portalkräne hingegen eignen sich gut für Außenarbeiten, wobei sie üblicherweise Lasten zwischen 10 und 30 Tonnen bewältigen und flexible Spannweitenanpassungen je nach Erfordernis ermöglichen. Dann gibt es noch den Fall der Schwenkkrananlagen. Diese kleinen Kraftpakete überzeugen, wenn der Platz knapp wird. Wandmontierte Versionen beanspruchen lediglich einen Bereich von etwa 2,40 Meter x 2,40 Meter auf dem Boden, bieten den Arbeitern aber dennoch etwa 200 Grad Drehung, um kleinere Gegenstände unter 5 Tonnen direkt an ihren Arbeitsplätzen zu heben. Laut aktueller Forschung des Material Handling Institute legen heutzutage fast die Hälfte (rund 42 %) der Betriebsleiter großen Wert auf die optimale Nutzung des verfügbaren Kopfraums. Das macht Schwenkkran-Systeme besonders geeignet für ältere Lagerhallen, die modernisiert werden, insbesondere solche mit Deckenhöhen von nur 3 bis 4,5 Metern.

Gesamtkosten (Total Cost of Ownership): Installation, Wartung und Skalierbarkeit

Brückenkrane erfordern in der Regel bauliche Verstärkungen, die zwischen fünfzig- und zweihunderttausend Dollar für die Installation der Laufbahn kosten, doch da die meisten über dreißig Jahre halten, sind sie für rund um die Uhr laufende Fabriken sinnvoll. Mobile Portalkrane reduzieren die Erstkosten um etwa sechzig bis siebzig Prozent, was für das Budget vorteilhaft ist, allerdings benötigen sie jährlich ungefähr achtzehn Prozent mehr Wartung, da sie den Wettereinflüssen im Außenbereich ausgesetzt sind. JIB-Systeme bieten eine Lösung zwischen diesen beiden Extremen. Diese selbsttragenden Einheiten können innerhalb von etwas weniger als zwei Tagen installiert werden, mit Gesamtkosten zwischen fünfzehntausend und vierzigtausend Dollar. Besonders bemerkenswert sind die geringen Wartungskosten, die normalerweise unter fünf Prozent pro Jahr liegen. Das macht JIB-Systeme besonders attraktiv für kleinere Produktionsbereiche, in denen Unternehmen mit Chargen statt mit kontinuierlichem Betrieb arbeiten.

Vergleichbare Anwendungsfälle: Wann man sich für einen Brücken-, Portalkran oder ein JIB-System entscheiden sollte

• Overhead : Kontinuierliche Spulenhandhabung in Stahlwerken mit anspruchsvollen (FEM M8) Zyklusbelastungen
• Portal : Kippen von Stahlplatten auf Werften mit 80" Reichweite im Außenbereich und umkonfigurierbaren Schienen
• JIB-Kran : Bestückung von CNC-Maschinen mit <3-Tonnen-Werkzeugen und 270°-Drehung in kompakten Arbeitszellen
  Luftfahrtunternehmen berichten von 31 % schnellerer Turbinenmontage mit JIB-Kranen im Vergleich zum manuellen Heben – die lokal präzise Steuerung reduziert die Zeit für Teilneuausrichtung um 58 %.

FAQ-Bereich

Welche sind die Haupttypen von Kränen, die im Artikel besprochen werden?

Die hauptsächlich behandelten Kranarten sind Brückenkrane, Portalkrane und JIB-Krane.

Welcher Kranentyp ist ideal für Hochleistungshebevorgänge in industriellen Anlagen?

Brückenkrane sind ideal für Hochleistungshebevorgänge in industriellen Anlagen, da sie Gewichte von bis zu 500 Tonnen bewältigen können.

Warum werden Portalkrane für Außenanlagen bevorzugt?

Portalkrane werden für Außenanlagen bevorzugt aufgrund ihrer Mobilität, Transportfähigkeit und geringen baulichen Abhängigkeit.

Wann sollte eine Anlage in Betracht ziehen, Standschwenkkräne einzusetzen?

Anlagen sollten in Betracht ziehen, Standschwenkträger einzusetzen, wenn sie mit beengten Platzverhältnissen zu tun haben und lokale Hebelösungen an Arbeitsplätzen benötigen.

Welche Faktoren beeinflussen die Wahl der Kranarten für eine Anlage?

Faktoren wie Tragfähigkeit, Spannweitenflexibilität, Kopfhöhe und Kompatibilität mit dem Arbeitsablauf beeinflussen die Wahl der Kranarten für eine Anlage.
