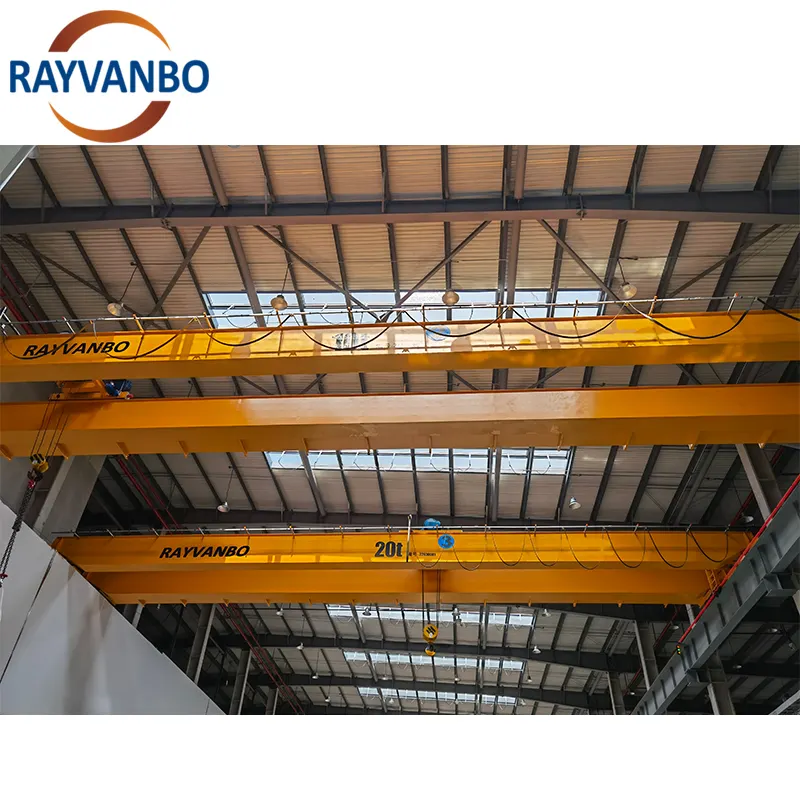

Бастаушылар үшін электр жетекті көтергіш аспалы көпір крандарға арналған толық нұсқаулық

Түсіну Электрлік жылжымалы көпір тәрізді крандар

Электрлік жоғарыдан жылжымалы (EOT) кран дегеніміз не?

Электрлік жоғарыдан қозғалатын (EOT) крандар негізінен материалдарды өнеркәсіптік кеңістіктерде барлық бағытта жылжытуға мүмкіндік беретін, жоғарыдан өтетін рельстер бойымен жүретін үлкен көтеру жүйелері болып табылады. Бұлар мобильді крандар немесе вилкалы көтергіштер сияқты құрылғылардан айырмашылығы олар ғимараттардың шатырында немесе құрылымдық арқалықтар бойымен созылған тұрақты маршруттарға сәйкес жұмыс істейді. Көбінесе EOT жүйелері төрт негізгі бөліктен тұрады: негізгі горизонтальдық тіреу арқалық болып табылатын көпір, көпір бойымен алға-артқа қозғалатын тележка, нақты көтеру жұмысын атқаратын лебедка және бәрі соның бойымен жүретін болаттан жасалған ұзын рельстер – жүріс жолдары. АҚШ-тың OSHA стандарттарына сәйкес, бұл крандар жүктерді үлкен өндірістік аймақтарда жоғары-төмен және жан-жаққа бір уақытта жылжытатын болғандықтан, белгілі бір жолдармен қозғала алатын, көтеру құрылғыларымен жабдықталған қозғалмалы көпірлерге жатады.

EOT крандары мен басқа көтеру жабдықтарының негізгі айырмашылықтары

EOT крандары дәлдік және жоғарыдан орынды пайдалану тиімділігімен ерекшеленеді. Мысалы:

Олардың тұрақты орнатылуы жинақтау жолдарында немесе болат зауыттарындағы еденге кедергілерді азайтады және вилкалы погрузчиктермен салыстырғанда жүкті тасымалдаудағы тұрақтылығы жоғары.

Электрлі жүретін көпір тәрізді крандардың дамуы мен қазіргі заманғы ерекшеліктері

1800-жылдары барлығы қолмен басқарылған кезде төбеден жүретін (EOT) крандар ұзақ жол жүрді. Қазіргі нұсқалар нақты уақытта барлық нәрсені бақылайтын IoT сенсорлары арқылы автоматтандырылған функциялармен жабдықталған. Ауыспалы жиілікті жетектерді (VFD) мысалға алсақ — өткен жылы Crane Manufacturers Association-ның салалық есебіне сәйкес, өндірушілердің шамамен үштен екісі крандарының қозғалыс жылдамдығын реттеу үшін осы құрылғыларға сүйенеді. Кейбір жаңа модельдер жабдықтар арасындағы қауіпті соқтығысуларды болдырмау үшін «ақылды» соқтығысу анықтау жүйелерін, сондай-ақ техниктердің ақауларды объектіде болмай-ақ жөндеуіне мүмкіндік беретін қашықтан диагностика құралдарын қоса қамтиды. Модульдік конструкциялық нұсқалар да әртүрлі өндірістік орталарда тез орнату өзгерістерін жасауға мүмкіндік береді. 2020 жылдың басынан бергі өнеркәсіп бойынша жаңартылған қауіпсіздік талаптарына сай келетін бұл технологиялық жетістіктерге байланысты қауіпсіздік жағынан да елеулі жақсарулар болды, көтеру кезінде болатын жарақаттар шамамен үштен бір бөлігіне дейін азайды.

Электрлік жүретін көпір тәрізді крандардың жұмыс істеу принципі: компоненттер мен жұмыс істеуі

ЭОТ крандарының жұмыс істеу принципі

Электрлік жүретін көпір тәрізді крандар бір уақытта үш бағытта қозғалады. Негізгі көпір биік рельстер бойымен жан-жаққа сырғанайды, ал арбаша көпірдің өзі бойымен алға-артқа қозғалады. Содан кейін көтергіш механизм тікелей жоғары-төмен қозғалады. Бұл қозғалыстардың барлығы операторлардың ауыр заттарды тіктөртбұрыш пішінді нақты жұмыс аймағында дәл қажетті жерге орналастыруына мүмкіндік береді. Осындай құрылымға байланысты бұл крандар бір және сол өлшемде көтеру әрекетін қайталап отыру қажет болатын жұмыстар үшін немесе дәлдік өндірістік ортада маңызды болған кезде өте қолайлы.

Негізгі компоненттер: Көпір, Рельс жолы, Арбаша және Көтергіш

Кранның құрылымдық негізі төрт негізгі элементтен тұрады:

• Көпір : Жүріс рельстерінде жүретін соңғы арбалармен қолдау көрсетілетін екі қосарлы балка
• Жол жабысы : Көпірдің қозғалысын бағыттайтын көтеріңкі рельс жүйесі
• Арба : Көпір бойымен жүктерді тасымалдайтын моторлы арба
• Лифт : Сым арқан немесе тізбекпен жұмыс істейтін электромеханикалық көтергіш механизм

Бұл компоненттер ASME B30.2-2023 стандарты бойынша 500 тоннаға дейінгі жүккөтергіштікке жетуіне, ал қазіргі заманғы жүйелерде көпірдің жылдамдығы 200 фут/мин-ге жетуіне мүмкіндік береді.

Қуат беру және электрлік басқару жүйелері

Қазіргі заманның көпшілік төбеден жүретін крандары әдетте 380-ден 480 вольтқа дейінгі үш фазалы айнымалы токпен жұмыс істейді, олардың ток қорегі төбеден төмен ілініп тұратын иілгіш кабель тасымалдаушылар арқылы беріледі. Бұл машиналар бірнеше маңызды компоненттермен жабдықталған. Айнымалы жиілікті жетектер үдеудің жылдамдығын реттеуге көмектеседі, ал PLC-лер автоматтандырылған барлық функцияларды басқарады. Сондай-ақ, авариялық тоқтату тізбектері де бар, олар қажет болған кезде дер мезгілде жауап береді. Регенеративті тежеу технологиясының арқасында энергияны пайдалануды ескі кедергілі тежеу жүйелерімен салыстырғанда едәуір азайтуға болады. Кейбір бағаламалар бұл үнемдеуді шамамен 40% құрайды деп көрсетеді, бірақ ол пайдалану режиміне қарай өзгеруі мүмкін. Қауіпсіздік үшін көбінесе бірдеңе артық жүктемеге ұшырамас бұрын немесе басқа нәрсеге соқтығыспас бұрын іске қосылатын блоктау жүйелері бар. Бұл барлығының OSHA нормаларына сәйкес жұмыс істеуіне көмектеседі, бірақ өндірушілер әдетте қосымша сақтық ретінде минималды талаптардан тыс жұмыс істейді.

Электрлік аспалы көпірлі крандардың түрлері мен конфигурациялары

Электрлік аспалы көпірлі крандар өнеркәсіптік талаптарға сәйкес келу үшін әртүрлі конфигурациялар ұсынады. Өндірушілер бұл жүйелерді жүк көтергіштігіне, жұмыс кеңістігінің өлшемдеріне және жұмыс талаптарына негізделіп жобалайды.

Бір қабырғалы және екі қабырғалы крандар: Салыстырмалы талдау

Бір қабырғалы крандар 2024 жылғы Индустриялық көтеру туралы есеп беру бойынша 25 тоннаға дейінгі салмақты көтеру үшін тек бір горизонтальдық арқалыққа сүйенеді. Бұлар төбесі төмен цехтар үшін өте тиімді нұсқа болып табылады. Ал екі параллельді арқалықтан тұратын екі қабырғалы жүйелерге назар аударсақ, олар шынында да 100 тоннадан астам ауыр жүкті көтере алады және дәл көтеру маңызды болған кезде жақсырақ тұрақтылық қамтамасыз етеді. Дәл сол 2024 жылғы есепке сәйкес, бұл екі арқалықты модельдер жиі қолданылатын өнеркәсіптік орындарда ұзағырақ қызмет етеді. Сандар әдеттегі жұмыс циклдары кезінде иілу мен кернеу нүктелерінің азаюына байланысты қызмет көрсету мерзімі шамамен 15-20 пайызға ұзағырақ болатынын көрсетеді.

Астыңғы іліністі және үстіңгі жүрісті кран жүйелері

Үстінен ілінетін крандар тікелей шатырдың тірегіне бекіп, ұшақ жолының төменгі бөлігімен жүреді. Бұлар еден аймағында кедергілер бар немесе ғимараттардың төбесі төмен болған жағдайда өте жақсы жұмыс істейді. Көтеру қабілеттілігі жоғарырақ болуы қажет орындар үшін жоғарыдан жүретін жүйелер таңдалады. Олар көтерілген арқалықтардың үстіне орнатылған рельстер бойымен жүреді, бұл қосымша басқа биіктік береді және ауыр жүктерді көтеруге мүмкіндік береді. Балқытылған металмен жұмыс істейтін литейные цехтар оларды жиі қолданады, себебі олар құрылыстағы жоғарырақ нүктелерге жетіп, әлдеқайда ауыр салмақтарды көтере алады.

Ерекше өнеркәсіптік қолданыстарға арналған арнайы варианттар

Қоспалар химиялық зауыттар үшін жарылысқа төзімді крандар, болат қоймалар үшін магниттік моделдер және кеме жасау құрылғылары үшін өте төмен таза биіктік дизайнын қамтиды. Әуе-кеңістік объектілері жиі ұшақ бөлшектерін миллиметрден кіші дәлдікпен жылжыту үшін синхрондалған шүкірлері бар екікранды жүйелерді пайдаланады, жиналған кезде дәлме-дәл орналасуын қамтамасыз етеді.

Жүк көтергіштігі мен арақашықтығы бойынша дұрыс EOT кранын таңдау

Кранның номиналды көтергіштігін OSHA 2023 сәйкес динамикалық күштер үшін 25% қауіпсіздік шегін қоса алғанда, ең жоғары жұмыс жүктемесіне сәйкестендіріңіз. Құрылымдық қаттылықты ықпал ететін 30–120 фут аралығындағы арақашықтықтар — 80 футан астам арақашықтықтар үшін прогибті азайту және ұзақ мерзімді өнімділікті сақтау үшін екі қабырғалы крандар ұсынылады.

Өнеркәсіптер бойынша қолданылуы және жұмыс істеу тәжірибесі

Электрлі қозғалмалы үстіңгі көпірлі крандар — өнеркәсіптерде ауыр жүктермен жұмыс істеуді жеңілдететін көпфункционалды жүйелер. Олардың модульді конструкциясы мен дәлме-дәл басқарылуы тиімділік пен қауіпсіздікті басымдық ретінде қарастыратын кәсіпорындар үшін маңызы зор.

Өндірісте және жинау сызықтарындағы EOT крандары

Автокөлік және әуежаңалық өндірісте EOT крандары двигательдерді, фюзеляждарды және басқа үлкен бөлшектерді миллиметрлік дәлдікпен қолданады. Олар жинау орындарына бөлшектерді тікелей жеткізу арқылы дәл уақытында жеткізу жұмыс істеу режимін қолдай отырып, жоғары көлемді қондырғыларда өндірістің тар орындарын 20–35% азайтады.

Болат зауыттарында және ауыр машина жасауда материалдарды тасымалдау

Болат зауыттары балқытылған металл шелектерін (500 тоннаға дейін) және ұсталған бөлшектерді тасымалдау үшін қызуға төзімді крандармен жабдықталған екі қабырғалы EOT крандарына сүйенеді. Магниттік бекітпелер болат орамалар мен парақтарды температурасы өте жоғары орындардағы қолмен еңбекті минималді деңгейде ұстау арқылы тиімді тасымалдауға мүмкіндік береді.

Сақтау қоймалары, тарату және автомобиль саласының қолданылу мысалдары

• Қоймалау : Тава шелектерін 30 футтен асатын төбелері бар қоймаларда салу үшін қашықтан басқарылатын жоғары жылдамдықты EOT жүйелері пайдаланылады
• Автомобиль логистикасы : RFID-мен жабдықталған крандар тарату орындарында автомобиль рамаларын автоматты түрде сұрыптайды, өткізу қабілетін және қоймадағы дәлдікті арттырады

Электр станциялары мен арнайы объектілердегі ерекше қолданыстар

Ядролық қондырғылар реактор компоненттерін жөндеу кезінде оларды қауіпсіз тасымалдау үшін жарылысқа төзімді EOT крандарын және екі реттік тежеу жүйелерін қолданады. Өндірістік су араласпаларын тазарту қондырғылары сенімді жұмыс істеуі үшін су астындағы жабдықтарды көтергенде коррозияға төзімді, IP65 дәрежесіндегі электр жабдықтары бар модельдерді пайдаланады.

Электрлік жылжымалы көтергіш крандардың қауіпсіздігі, техникалық қызмет көрсетуі және қызмет ету мерзімі

Қауіпсіздік стандарттарының, техникалық қызмет көрсету режимдерінің және жүктеме басқару практикасының дұрыс қолданылуы электрлік жылжымалы көпірлі крандардың жұмыс істеу өміріне тікелей әсер етеді. Осы элементтерге басымдық беретін қондырғылар күтпеген тоқтап қалуларды 43% азайтады және жабдықтардың қызмет ету мерзімін 7–12 жылға созады (Material Handling Institute, 2023).

Жиі кездесетін қауіпсіздік қаупілері және OSHA/ANSI сәйкестік нұсқаулықтары

Ең көп кездесетін қауіптерге жүк көтергіштің асыра жүктелуі (оқиғалардың 28%-ы), баспалдақ балкасының дұрыс тураланбауы және электр сымдарының зақымдануы жатады. OSHA 1910.179 және ANSI B30.2 стандарттары ылғалды немесе коррозиялық орталарда ай сайын жүктеме сынақтарын, автоматты түрде асыра жүктелуден қорғайтын жүйелерді және коррозияға төзімді компоненттерді пайдалануды талап етеді.

EOT крандары үшін күнделікті және периодты тексеру тізімдері

Жоғары температуралы ортада жұмыс істейтін құрылымдар компоненттердің тез тозуын болдырмау үшін 34% жиірек тексерілуі тиіс.

Операторларды оқыту және авариялық жағдайларға жауап беру протоколдары

Сыныптағы оқыту мен практикалық жаттығулардан тұратын 40 сағаттан астам сертификатталған оқыту бағдарламалары адамдар қатесінен болатын аварияларды 67%-ға дейін азайтады. Төтенше жағдайлардағы іс-шаралар электр қуатының күйреуі кезіндегі жүкті қалпына келтіруді, бақылаусыз жүктер үшін эвакуация жолдарын және найзағай көп түсетін аймақтар сияқты жоғары қауіпті жағдайлардағы жеке қорғаныс құралдарының талаптарын қамтуы тиіс.

Кәдімгі техникалық қызмет көрсету және жүк көтергіштікті басқару

Жүкті көтеретін бөлшектерді уақытылы майлау және тоқсандық түрде ауыстыру механикалық істен шығудың 82%-ын алдын алады. Циклдік жүктемелер үшін кранның номиналды көтергіштігінің 85%-ынан аспау қажет — бұл шараның ұзынша пісірілген жіктердегі металдың шаршауынан пайда болатын трещинаны 91%-ға дейін азайтатыны дәлелденген.

Жиі қойылатын сұрақтар

EOT крандары не үшін қолданылады?

Электрлік үстінен жүретін крандар негізінен өнеркәсіптік кеңістіктерде барлық бағытта ауыр материалдарды тасымалдау үшін қолданылады. Олар үстіңгі кеңістікті максималды пайдаланып, дәл және нақты көтеру мүмкіндігін қамтамасыз етеді, сондықтан олар өндірісте, жинақтау жолдарында және басқа да ауыр жүк көтеру жұмыстары үшін идеалды болып табылады.

Бір қабырғалы және екі қабырғалы крандардың айырмашылығы неде?

Бір қабырғалы көпіршіктерде бір тікелей жолақ бар және ол шамамен 25 тоннаға дейінгі жеңіл жүктер үшін сәйкес келеді, ал екі қабырғалы көпіршіктерде 100 тоннадан астам ауыр жүктерді көтеруге мүмкіндік беретін екі параллель жолақ бар. Екі қабырғалы көпіршіктер қатаң орнықтылық пен қиын жағдайларда ұзақ қызмет ету мерзімін қамтамасыз етеді.

Электрлік аспалы жүретін көпіршіктер қалай жұмыс істейді?

Ауыр заттарды өндірістік аймақта орналастыру үшін ЭКК үш бағыттағы қозғалысты пайдаланады. Негізгі компоненттерге көпір, рельстер, арба және кран-таңғыш жатады, олар жоғары дәлдік пен жүк көтергіштікті қамтамасыз ету үшін бірге жұмыс істейді.

ЭКК жүргізген кезде қандай қауіпсіздік протоколдарын сақтау керек?

Операторлар OSHA және ANSI нұсқаулықтарына бағынуы керек, оған регулярлы жүк сынақтары, техникалық қызмет көрсету, күнделікті тексерулер мен сертификатталған оқыту жатады, бұл қауіп-қатерді азайтуға және жабдықтың қызмет ету мерзімін ұзартуға мүмкіндік береді.
