귀사 시설에 적합한 오버헤드 크레인을 선택하는 방법

핵심 하중 및 작동 요구 사항 결정

필요한 적재 용량 및 하중 등급 정확도 계산

크레인의 최대 허용 중량을 정확히 파악하는 것은 과적재나 구조적 붕괴로 인한 심각한 사고를 방지하기 위해 필수적입니다. 용량을 산정할 때는 일반적인 최대 하중뿐 아니라 드물게 발생하는 더 무거운 하중도 반드시 고려해야 합니다. 정상적인 하중보다 약 15~25%의 여유 용량을 안전 마진으로 추가하세요. 예를 들어, 장비의 일반적인 중량이 약 18톤이라면 25톤 용량의 오버헤드 크레인을 선택하는 것이 타당합니다. 하중 등급 수치를 정확히 산정하는 것이 매우 중요하며, 단 1%의 오차라도 작동 중 진동이나 충격 상황에서 문제를 유발할 수 있습니다. 정확도가 절대적으로 보장되어야 하는 작업의 경우, ASME B30.2 기준을 충족하고 적절히 교정된 로드셀을 반드시 사용해야 합니다.

적절한 작동 주기 등급(CMAA 서비스 분류) 선택

적절한 크레인 제조업체 협회(CMAA) 서비스 등급을 실제 작동 강도에 맞추는 것이 장비 수명에 결정적인 영향을 미칩니다. 예를 들어, 하루에 약 4~5회 정도의 적재 작업만 수행되는 정비 공장에서 잘 활용되는 A등급을 살펴보면, 반면 생산 현장처럼 매시간 10~20회의 적재 작업이 필요한 중부하 작업 환경에는 D등급이 적용됩니다. 이러한 엄격한 사이클을 다룰 때는 가속력 제어가 극도로 중요해지므로, 제조사들은 보다 강화된 호이스트와 향상된 브레이크를 필요로 합니다. 또한, 작업 부하 요구사항에 따라 크레인 시스템을 선정할 때는 반드시 CMAA 사양을 검토해야 계획 과정의 필수 요소가 됩니다.

핵심 치수 정의: 후크 높이, 스팬, 커버리지 영역

훅 높이를 점검할 때는 작업 구역 내 가장 높은 장애물 상단으로부터 최소 18인치(약 45.7cm) 이상의 여유 공간을 확보해야 합니다. 또한, 런웨이 중심선 간 스팬 측정값을 정확히 산출하는 것도 매우 중요합니다. 이러한 거리 값을 과소평가하면 전체 커버리지가 약 12~15% 감소할 수 있으며, 이는 운영 중 누구도 원하지 않는 상황입니다. 크레인은 모든 작업 셀에 걸쳐 완전한 도달 범위를 확보해야 하며, 예외는 허용되지 않습니다. 사각 지대(Dead spots)는 시간과 비용의 낭비를 의미합니다. 특히 이중 거더(드월 갠트리) 형식의 오버헤드 크레인의 경우, 주 구조물 하부에 부착되는 다양한 소형 장치 및 부속품들로 인해 추가로 약 24인치(약 61cm)의 공간이 필요함을 반드시 유념해야 합니다. 천장 높이가 제한된 시설에서는 이와 같은 조건이 실제 운영상의 어려움을 초래합니다. 연구에 따르면, 이러한 환경에서 설치 지연의 원인 중 약 30%가 순수하게 공간적 제약(spatial issues)에서 기인한다고 합니다. 프로젝트가 한 달씩 연기되다 보면 이러한 지연은 급격히 누적됩니다.

최적의 오버헤드 크레인 유형 및 구성 선택

브리지, 갠트리, 지브, 모노레일 크레인: 작업 흐름 및 공간에 맞는 오버헤드 크레인 선정

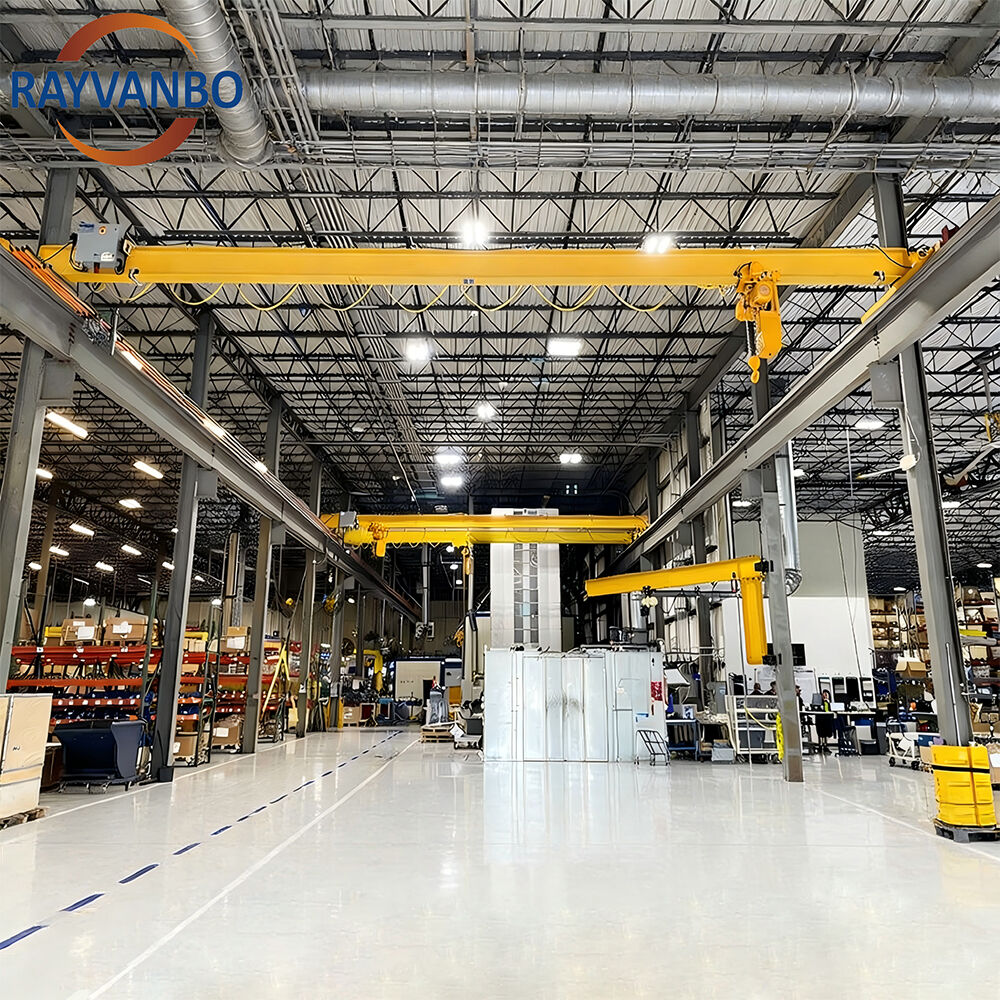

크레인 유형을 운영 흐름과 정밀하게 일치시켜 생산성을 최적화하세요. 브리지 크레인은 반복적인 리프팅 경로가 필요한 직사각형 시설에서 뛰어난 성능을 발휘하며, 갠트리 시스템은 런웨이 빔 없이도 실외 환경에서 유연한 작동이 가능합니다. 제한된 공간에서 정밀 작업을 수행할 경우:

• 지브 크레인 고정된 작업장에서 360° 회전 기능을 제공
• 모노레일 시스템 반복적인 자재 이송을 간소화

청정 높이(Clearance) 효율을 우선 고려하세요—언더행(underhung) 설계는 천장 높이가 낮은 시설에서 유효 실내 높이를 극대화하는 반면, 탑러닝(top-running) 구조는 중량 하중에 대해 탁월한 안정성을 제공합니다. CMAA 서비스 분류 보고서(2023년)에 따르면, 맞춤형 크레인 구성은 리프트 사이클 시간을 18% 단축시킵니다.

싱글빔 vs. 더블기더 오버헤드 크레인: 천장 높이, 적재 용량, 확장성 간의 상호보완적 고려사항

다음 핵심 파라미터를 사용해 구조적 타협 사항을 평가하세요:

단일 보형 크레인은 경량 용도에 대해 비용 효율성을 제공하지만, 이중 거더 크레인은 고주기 환경에서 27% 더 긴 수명을 제공합니다. 성장 가능성을 예상하는 시설의 경우, 이중 거더 시스템은 구조적 변경 없이 용량 증가를 수용할 수 있어 운영의 미래 대비 측면에서 매우 중요합니다.

구조적·환경적·시설적 호환성 확보

건물 구조적 안정성 확인: 지지 기둥, 천장 하중 한계, 설치 가능성

오버헤드 크레인을 설치하려는 경우, 먼저 건물 구조가 실제로 이를 지지할 수 있는지 확인해야 합니다. 지지 기둥은 특히 주의 깊게 점검해야 하며, 이동 중인 하중을 안전하게 지탱할 수 있도록 그 강도를 정확히 계산해야 합니다. 무엇보다도 천장이 크레인 자체의 무게와 더불어 들어 올리는 화물의 무게까지 견딜 수 있는지 반드시 확인해야 합니다. 안전을 고려한 일반적인 경험칙에 따르면, 천장은 공식적으로 규정된 하중 용량보다 최소 25% 이상을 추가로 지지할 수 있어야 합니다. 공사에 착수하기 전에, 크레인이 작동할 보강재(빔) 사이의 공간이 충분한지 확인하고, 모든 부품을 안정적으로 고정할 수 있는 적절한 부착 위치를 찾아야 합니다. 만일 건물 구조상 호환되지 않으면, 불균등한 침하나 예기치 않은 응력 집중과 같은 문제가 훗날 발생할 수 있으며, 이는 누구도 원하지 않는 상황입니다. 따라서 철저한 현장 점검과 상세한 구조 분석 보고서를 확보하는 것이 매우 중요합니다. 또한, 지역 건축 관련 법규를 준수하는 것도 잊어서는 안 되는데, 이를 무시하면 나중에 문제가 생겼을 때 비용이 많이 드는 수정 작업으로 이어질 수 있습니다.

환경 조건 평가 — 분진, 습기, 온도 — 및 이들이 상부 크레인 신뢰성에 미치는 영향

환경은 오버헤드 크레인의 수명, 즉 대규모 수리가 필요한 시점까지의 기간에 큰 영향을 미칩니다. 시스템 내부에 먼지가 쌓이면 호이스트 및 트롤리와 같은 부품의 마모 속도가 현저히 빨라집니다. 따라서 이러한 핵심 부품을 과도한 손상으로부터 보호하기 위해 우수한 품질의 IP 등급 인클로저를 사용하는 것이 매우 중요합니다. 습기 또한 공장 관리자들이 주의해야 할 또 다른 문제 영역입니다. 금속 부품이 아연도금 강철로 제작되지 않았거나 제조 과정에서 특수 보호 코팅이 적용되지 않은 경우, 습한 환경에서는 부식이 발생할 수 있습니다. 온도 변화 역시 상당한 영향을 미칩니다. 극심한 고온 환경에서는 일반 윤활유의 성능이 더 빠르게 저하되므로, 고온 조건에서는 합성 윤활제가 더 효과적입니다. 반대로, 기온이 영하로 떨어지면 일반 그리스는 더 이상 적절한 성능을 발휘하지 못합니다. 이러한 열악한 환경에서 운영되는 공장들은 장비가 매일 직면하는 환경적 도전 과제를 철저히 평가하고, 이에 맞는 적절한 재료 및 정비 일정을 수립할 경우 약 40% 가량 고장 발생률이 감소한다고 보고하고 있습니다.

자주 묻는 질문(FAQ)

크레인의 핵심 적재 용량을 결정할 때 고려해야 할 요소는 무엇인가요?

정기적인 최대 하중과 가끔 발생하는 중량 하중을 고려하고, 여기에 15~25%의 안전 여유를 추가하십시오. 정확도를 보장하기 위해 ASME B30.2 지침을 충족하는 로드셀을 사용하십시오.

CMAA 서비스 분류의 의미는 무엇인가요?

CMAA 서비스 분류는 크레인 사양을 운영 강도와 일치시켜 장비 수명 및 성능에 영향을 미칩니다.

단일 빔 크레인과 이중 거더 크레인 중 어떤 것을 선택해야 하나요?

적재 용량 요구 사항, 상부 공간(헤드룸) 확보 여부 및 향후 확장 가능성 등을 고려하십시오. 단일 빔 크레인은 경량 작업용으로 비용 효율적이며, 이중 거더 크레인은 중형~대형 작업 환경에서 우수한 성능을 발휘합니다.
